Diese und die nächsten Webseiten beziehen sich ausschließlich nur auf die original RelayGo Produkte, die damals in Spanien entwickelt, hergestellt und geliefert worden sind.
Der Inhalt ist Veraltet und dient nur zur näher Veranschaulichung. Ersatz dafür finden Sie bei uns.

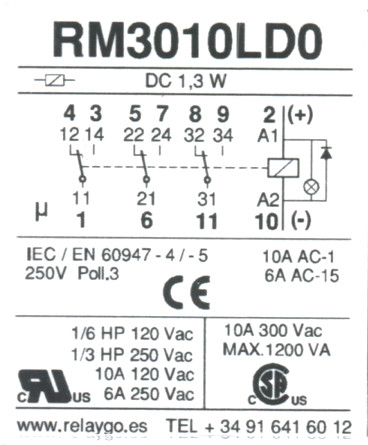

Beispiel Typenschild  Beispiel Typenschild  |
Relaistypen | RM2 - Universell mit 8 Anschlüsse, rund angeordnet RM3 - Universell mit 11 Anschlüsse, rund angeordnet RM4 - 4 Kontakte 10 A RP3 - 3 Kontakte 16 A RQ2 - Miniatur 2 Kontakte 10 A RQ4 - Miniatur 4 Kontakte 5 A RF1 - Interface 1 Kontakt 10 A RF2 - Interface 2 Kontakte 5 A RS - Halbleiterrelais |
| Relaisfamilie | M - Industrierelais Q - Miniaturrelais F - Interfacerelais S - Relaisfassungen P - Leistungsrelais R - Eisenbahnrelais |
|
| Anzahl der Kontakte | 1, 2, 3 oder 4 | |
| Kontakttyp, Kontaktmaterial |
0 - (std AgNi) 1 - (std + 0,2μ Au) 2 - (std + 3μ Au) 3 - (std + 10μ Au) 4 - (AgSnO2) 5 - (AgCdO2) 6 - (transistor, gemeinsam N) 7 - (transistor, gemeinsam P) 8 - (triac C) 9 - (triac Z) |
|
| Relaistyp | 10 - Standardkontakt, Wechsler 11 - Sensitiv 250mW, 1 Wechsler, 11 pin 12 - Sensitiv 500mW, 2 Wechsler, 11 pin 13 - Sensitiv 800mW, 3 Wechsler, 11 pin 14 - Schliesser, (NO) 15 - 1 Schliesser, (NO), 2 Kontakte in Reihe 16 - 1 Schliesser, (NO), 2 Kontakte in Reihe mit Blasmagnet 17 - Doppelkontakt 18 - Schliesser (NO) kombi, tungsten 19 - Remanenzrelais 21 - Standardkontakt + Doppelkontakt 22 - Schliesser (NO), Standardkontakt 23 - 2 Wechsler, 11 pin 24 - Öffner, (NC) 25 - 1 Öffner (NC), 2 Kontakte in Reihe 26 - 1 Öffner (NC), 2 Kontakte in Reihe mit Blasmagnet |
|
| Schutzbeschaltung 1 | N - (ohne LED) L - (LED) |
|
| Schutzbeschaltung 2 | H - (Multispannung) N - (ohne Schutzbeschaltung) D - (Freilaufdiode FW) E - (Polaritätsschutz) U - (AC/DC) X - (Diode HT) Y - (Polaritätsschutz HT) R - (RC) |
|
| Spezielle Ausführungen | 0 - (ohne spezielle Ausführung) 1 - (Leiterplattenaschluss) 2 - (ohne mechanische Anzeige) 3 - (Drucktaste, orange) 4 - (Blindstopfen, schwarz) 5 - (Geschlossene Bauform) 6 - (Geschlossene Bauform + Drucktaste) 7 - (Geschlossene Bauform + Befestigungsflansch) 8 - (Ausführungen 1 + 4) 9 - (Ausführungen 1 + 5) |
Die RelayGo Relais haben eine Handbedienung mit doppelter Funktion: prüfen und verriegeln.
An den fünf verschiedenen Farben dieser arretierbarer Prüftaste erkennen Sie die Spulenspannung des Relais:
 |
Rot: 230VAC |
 |
Dunkelrot: Andere AC-Spannungen |
 |
Grau: Universalspannung UC (AC/DC) |
 |
Blau: 24VDC |
 |
Dunkelblau: Andere DC-Spannungen |
 |
Grün: Multispannung |
 |
Falls keine Verriegelungsfunktion gewünscht ist, kann man die orangefarbige Prüftaste verwenden. |
 |
Falls keine Handbedienung gewünscht wird, steht einen schwarzen Blindstopfen zur Verfügung. |
