Produktspektrum an MULTICOMAT, COMAT, DIN-Zeitrelais:

Diese und die nächsten Webseiten beziehen sich ausschließlich nur auf die original COMAT und MULTICOMAT Produkte, die damals in der Schweiz entwickelt, hergestellt und geliefert worden sind.
Inhalte zum Teil Veraltet und dienen zur näher Veranschaulichung.
Die neuen Produkte tragen die Marke COMAT RELECO.

DIN-Zeitrelais

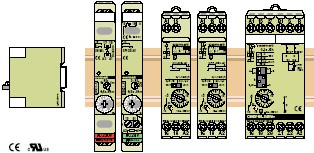

DIN-Zeitrelais COMAT CRE CRA AE2 AA2 CY1 CRV1 CRV2 CSV2 CRV3 CRT3 AM1 AM2 AM3 CM1 CM2 CM3 CNR1 CT1 ECO31 ECO32

Geeignet für Verteilerbau nach DIN 43 880.

DIN-Zeitrelais Baureihe Zeitbereich Sockeltyp Baubreite
in mm		 Kontakte

Monofunktions- Economy- Zeitrelais

CRE / CRA

 0,3 s-30min DIN 35 13 Kontakte CRE CRA 6A

Monofunktions- Economy- Zeitrelais

AE2
AE2M

 0,8 s- 1,5min
0,1- 12min		 DIN 35 17,5 Kontakte AE2 AE2M 10A

Monofunktions- Economy- Zeitrelais

AA2
AA2M

 0,8 s- 1,5min
0,1- 12min		 DIN 35 17,5 Kontakte AA2M AA2 10A

Stern- Dreieckrelais

CY1

 0,5-60s DIN 35 17,5 Kontakte CY1 6A

Multifunktions- Zeitrelais 3 Funktionen

CRV1

 0,5-30min DIN 35 13 Kontakte CRV1 6A

Universal Zeitrelais 5 Funktionen

CRV2

 50ms-60h DIN 35 13 Kontakte CRV2 6A

Doppel- Zeitrelais

CRV3

 t1:50ms-60h
t2:50ms-60h		 DIN 35 13 Kontakte CRV3 6A

Multifunktions- Zeitrelais 13
Funktionen, Schrittschalter, ON/OFF

CRV4

 50ms-60h DIN 35 13 Kontakte CRV4 6A

Universal Zeitrelais 5 Funktionen

CSV2

 8ms-10h DIN 35 13 Kontakte CSV2 1,5A DC

Multifunktions- Zeitrelais 13
Funktionen, Schrittschalter, ON/OFF

CSV4

 8ms-10h DIN 35 13 Kontakte CSV4 1,5A DC

Universal Taktgeber

CRT3

 50ms-60h DIN 35 13 Kontakte CRT3 6A

Economy- Zeitrelais 4 Funktionen

AM1

 0,5s-60min DIN 35 17,5 Kontakte AM1 10A

Universal Zeitrelais 4 Funktionen

AM2

 0,5s-60min DIN 35 17,5 Kontakte AM2 10A

Universal Zeitrelais mit sofort Kontakt

AM3

 0,5s-60min DIN 35 35 Kontakte AM3 10A

Multifunktions-Zeitrelais mit
Treppenlichtautomat, 9 Funktionen

CIM1

 50ms-60h DIN 35 17,5 Anschluss Multifunktionsgerät Treppenlichtautomat CIM1 16A

Multifunktions-Zeitrelais mit
Halbleiterausgang, 7 Funktionen

CIM12

 50ms-60h DIN 35 17,5 Anschluss Multifunktionsgerät Treppenlichtautomat CIM12 1,2A AC

Multifunktions-Zeitrelais mit
Halbleiterausgang, 7 Funktionen

CIM13

 50ms-60h DIN 35 17,5 Anschluss Multifunktionsgerät Treppenlichtautomat CIM13 4A DC

Multifunktions-Zeitrelais für hohe
Einschaltströme, 9 Funktionen

CIM14

 50ms-60h DIN 35 17,5 Anschluss Multifunktionsgerät Treppenlichtautomat CIM14 16A

Multifunktions-Zeitrelais mit
Treppenlichtautomat, 7 Funktionen

CIM2

 50ms-60h DIN 35 17,5 Anschluss Multifunktionsgerät Treppenlichtautomat CIM2 16A

Multifunktions-Zeitrelais mit
Halbleiterausgang, 7 Funktionen

CIM22

 50ms-60h DIN 35 17,5 Anschluss Multifunktionsgerät Treppenlichtautomat CIM22 1,2A AC

Multifunktions-Zeitrelais mit
Halbleiterausgang, 7 Funktionen

CIM23

 50ms-60h DIN 35 17,5 Anschluss Multifunktionsgerät Treppenlichtautomat CIM23 4A DC

Multifunktions-Zeitrelais mit
Treppenlichtautomat, 6 Funktionen

CIM3

 50ms-60h DIN 35 17,5 Anschluss Multifunktionsgerät Treppenlichtautomat CIM3 16A

Multifunktions-Zeitrelais mit
Halbleiterausgang, 6 Funktionen

CIM32

 50ms-60h DIN 35 17,5 Anschluss Multifunktionsgerät Treppenlichtautomat CIM32 1,2A AC

Multifunktions-Zeitrelais mit
Halbleiterausgang, 6 Funktionen

CIM33

 50ms-60h DIN 35 17,5 Anschluss Multifunktionsgerät Treppenlichtautomat CIM33 4A DC

Multifunktions-Zeitrelais mit
Halbleiterausgang

CSD

 50ms-60h DIN 35 17,5 HL-1-DC-Kontakt Universal Zeitrelais CSD 4A DC

Multifunktions-Zeitrelais mit
Halbleiterausgang

CSA

 50ms-60h DIN 35 17,5 HL-1-Kontakt Multifunktionsgerät mit Halbleiterausgang CSA Triac
1,2A AC

Universal Zeitrelais 4 Funktionen

CM1

 50ms-12h DIN 35 17,5 Kontakte CM1 6A

Universal Zeitrelais 4 Funktionen

CM2

 0,3s-12h DIN 35 35 Kontakte CM2 6A

Universal Zeitrelais 7 Funktionen

CM3

 0,050s-60h DIN 35 17,5 Kontakte CM3 5A

Zeitrelais ohne Hilfsspannung

CNR1

 0,1s-12min DIN 35 17,5 Kontakte CNR1 5A

Universal Taktgeber

CT1

 0,1s-30h DIN 35 17,5 Kontakte CT1 6A

Economy- Zeitrelais 3 Funktionen

ECO31

 0,5s-20min DIN 35 22,5 Kontakte ECO31 6A

Multifunktions- Zeitrelais 6 Funktionen

ECO32

 0,1s-12h DIN 35 22,5 Kontakte ECO32 6A

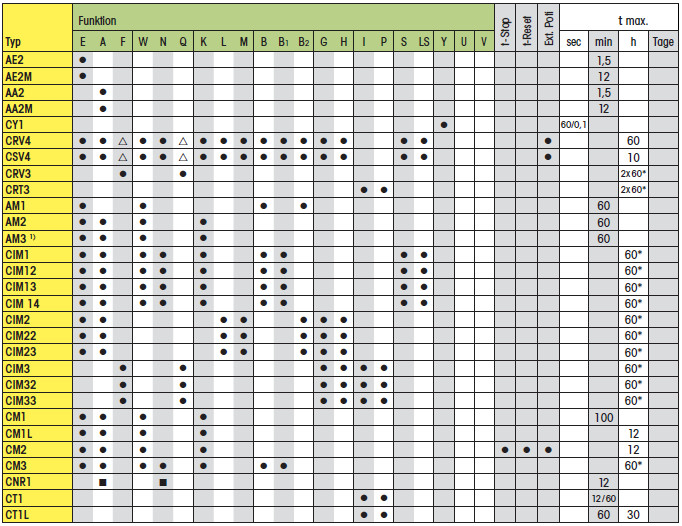

Typische Zeitfunktionen für COMAT, MULTICOMAT Zeitrelais:

Verzögerungsfunktionen:

  • E: Ansprechverzögert
  • A: Rückfallverzögert
  • F: Ansprech- und Rückfallverzögert

Wischfunktionen:

  • W: Einschaltwischend
  • N: Ausschaltwischend
  • Q: Ein- und Ausschaltwischend

Impulsformung:

  • K: Impulsformung
  • L: Impulsformung, retriggerbar (nachschaltbar)
  • M: Impulsformung

Blinkfunktionen:

  • B: Blinker, Impuls-Start
  • B1: Blinker, Impuls-Start, auslaufender Impuls
  • B2: Blinker, Pause-Start

Verzögerter Impuls:

  • G: Ansprechverzögert wischend
  • H: Ansprechverzögert wischend

Taktgeber:

  • I: Taktgeber, Impuls-Start
  • P: Taktgeber, Pause-Start

Spezialfunktionen:

  • Y: Stern- Dreieck- Zeitrelais
  • X1: Wiedereinschaltsperre

Impulsfolgeüberwachung:

  • U: Impulsfolgeüberwachung
  • V: Impulsfolgeüberwachung

DIN-Zeitrelais: CRE1, CRA1, AE2, AE2M, AA2, AA2M, CY1, ECO31, ECO32, CRV1, CRV2, CSV2, CSV4, CRV3, CRT3, AM1, AM2, AM3, CM1, CM1L, CM2, CNR1, CT1, CR1L, CPF11, CPF22
