Funktionsdiagramme mit Beschreibung und Produktauswahl von MULTICOMAT und COMAT Zeitrelais:

Diese und die nächsten Webseiten beziehen sich ausschließlich nur auf die original COMAT und MULTICOMAT Produkte, die damals in der Schweiz entwickelt, hergestellt und geliefert worden sind.
Inhalte zum Teil Veraltet und dienen zur näher Veranschaulichung.
Die neuen Produkte tragen die Marke COMAT RELECO.

Diagramm	Beschreibung
	A = Rückfallverzögert : Mit Ansteuerung S EIN schaltet der Ausgang R ein. Mit S AUS schaltet R verzögert (t) aus. Diese Funktion benötigt Hilfsspannung (Ausnahme u.a. CNR, C64, C84), d.h. Betriebsspannung an A1 - A2.
	B = Blinker, Impuls - Start : Mit Ansteuerung S EIN schaltet der Ausgang R periodisch ein: t = t EIN = t AUS. Mit S AUS schaltet R sofort aus.
	B1 = Blinker, Impuls - Start, auslaufender Impuls : Mit Ansteuerung S EIN schaltet der Ausgang R mit der Pause beginnend periodisch ein: t = t EIN = t AUS. Der Impuls wird unabhängig von S beendet. Diese Funktion benötigt Hilfsspannung, d.h. Betriebsspannung an A1 - A2.
	B2 = Blinker, Pause - Start : Mit Ansteuerung S EIN schaltet der Ausgang R mit der Pause beginnend periodisch ein: t = t EIN = t AUS. Mit S AUS schaltet R sofort aus.
	CE = Vorwahlzählend, Q aktiv nach n Zählimpulsen : Q ist nach Erreichen der vorgewählten Impulszahl aktiv. Mit Reset werden der Zähler C und der Ausgang Q zurückgestellt.
	CI = Vorwahlzählend, Q aktiv für t nach n Zählimpulsen : Q ist beim vorgewählten Impuls für t 75…125ms aktiv. Der Zyklus beginnt von neuem. Mit Reset wird der Zähler C zurückgestellt.
	CK = Vorwahlzählend, Q aktiv während n Zählimpulsen : Q ist während der eingestellten Impulszahl aktiv und kann nur nach Reset neu aktiviert werden. Mit Reset werden der Zähler C und der Ausgang Q zurückgestellt.
	E = Ansprechverzögert : Mit Ansteuerung S EIN schaltet der Ausgang R verzögert (t) ein. Mit S AUS schaltet R sofort aus.
	E4 = Ansprechverzögert : Nach Schliessen des Steuerkontakts S schliessen die Kontakte der Ausgangsrelais R1 bis R4 wie folgt: R1 nach 1x t, R2 nach 2x t, R3 nach 3x t, und R4 nach 4x t. Nach Öffnen von S fallen R1 bis R4 sofort in die Ruhelage zurück.
	EA4 = Ansprechverzögert - Rückfallverzögert : Nach Schliessen des Steuerkontakts S schliessen die Kontakte der Ausgangsrelais R1 bis R4 wie folgt: R1 nach 1x t, R2 nach 2x t, R3 nach 3x t, und R4 nach 4x t. Nach Öffnen von S fallen die geschlossenen Ausgangskontakte in umgekehrter Reihenfolge um 1x t bis 4x t in die Ruhelage zurück.
	F = Ansprech- und rückfallverzögert : Mit S EIN schaltet der Ausgang R verzögert (t1) ein. Mit S AUS schaltet R verzögert (t2) aus (Funktion E + A).
	G = Ansprechverzögert, wischend : Mit Ansteuerung S EIN schaltet der Ausgang R verzögert (t1) für die Zeit t2 ein. Der Ablauf t1 und t2 ist unabhängig von S.
	H = Ansprechverzögert, wischend : Mit Ansteuerung S EIN schaltet der Ausgang R verzögert (t1) für die Zeit t2 ein. Mit S AUS schaltet R sofort aus.
	I = Taktgeber, Impuls - Start : Mit Ansteuerung S EIN schaltet der Ausgang R periodisch ein. Puls (t1), Pause (t2) sind unabhängig voneinander einstellbar. Mit S AUS schaltet R sofort aus.
	K = Impulsformung : Mit Ansteuerung S EIN schaltet der Ausgang R für die Zeit t ein. Der Impuls ist unabhängig von S.
	L = Impulsformung, retriggerbar (nachschaltbar) : Mit Ansteuerung S EIN schaltet der Ausgang R für die Zeit t ein. Mit S wieder EIN wird der Zeitablauf erneut gestartet (Zeit Reset). S dauernd EIN hat keinen Einfluss auf R.
	LS = Impulsformung, retriggerbar (nachschaltbar) und schrittschaltend : Mit Ansteuerung S EIN schaltet der Ausgang R für die Zeit t ein. Mit S wieder EIN vor Zeitablauf wird R sofort ausgeschaltet. S dauernd EIN hat keinen Einfluss auf R.
	M = Impulsformung : Mit Ansteuerung S AUS schaltet der Ausgang R für die Zeit t ein. Der Zeitablauf ist unabhängig von S.
	N = Ausschaltwischend : Mit Ansteuerung S AUS schaltet der Ausgang R für die Zeit t ein. Mit S wieder EIN schaltet R sofort aus.
	P = Taktgeber, Pause - Start : Mit Ansteuerung S EIN schaltet der Ausgang R mit der Pause beginnend periodisch ein. Pause (t1) und Puls (t2) sind unabhängig voneinander einstellbar. Mit S AUS schaltet R sofort aus. Anmerkung: In Geräten der Reihe C50 ist die Zuordnung t1 / t2 anders gelöst.
	Q = Ein- und ausschaltwischend : Mit Ansteuerung S EIN schaltet der Ausgang R für die Zeit t1 ein. Mit S AUS schaltet R für die Zeit t2 ein. Die Zeiten t1 und t2 sind unabhängig voneinander einstellbar.
	S = Schrittschaltend : Mit Ansteuerung S Ein schaltet der Ausgang R um, d.h. je nach Ausgangszustand ein oder aus. Je nach Gerät ist der Ausgangszustand netzausfallsicher gespeichert (z.B. AS1), oder aber der Ausgangszustand wird mit Netz aus zurückgesetzt (z.B. AL). SS = Schrittschaltend ( nicht netzausfallsicher ) : Mit Ansteuerung S Ein schaltet der Ausgang R ein. Mit S wieder ein schaltet R aus. Mit Netz aus wird die Funktion zurückgesetzt, R schaltet aus.
	SK = Schrittschaltend - Einschaltwischend : Mit Ansteuerung S Ein schaltet der Ausgang R ein. Mit S wieder EIN vor Zeitablauf schaltet R sofort aus. Mit Netz aus wird die Funktion zurückgesetzt, R schaltet aus.
	U = Impulsfolgeüberwachung (Zyklus) : Mit Überwachungsfreigabe über S1 (Y1), d.h. ohne Anlaufüberbrückung, schaltet der Ausgang R nach Erkennung der ersten korrekten Impulsfolge (Zyklus) ein. Nach Überwachungsfreigabe über S2 (Y2), d.h. mit Anlaufüberbrückung (tA), schaltet R sofort ein. Bei zu langsamer Impulsfolge ( Zykluszeit tP) schaltet R nach der Alarmverzögerung tV aus. Wird auf Fehler erkannt, so wird der Ausgang für mindestens tAmin = 50ms ausgeschaltet. Nach erkanntem Impulsfolgefehler wird der Ausgang mit der nächsten als richtig erkannten Impulsfolge (Zyklus) wieder eingeschaltet. Anwendungshinweis : Mit dieser Funktion lässt sich die Folge von Impulsen auf ihren zeitlichen Abstand überwachen. Es können Bewegungsabläufe auf eine Mindestgeschwindigkeit überwacht werden. V = Impulsfolgeüberwachung : Mit Überwachungsfreigabe über S1 (Y1), d.h. ohne Anlaufüberbrückung, schaltet der Ausgang R nach Erkennung des ersten Impulses ein. Nach Überwachungsfreigabe über S2 (Y2), d.h. mit Anlaufüberbrückung (tA), schaltet R sofort ein. Bei zu langsamer Impulsfolge (tP) schaltet R nach der Alarmverzögerung tV aus. Wird auf Fehler erkannt, so wird der Ausgang für mindestens tAmin = 50ms ausgeschaltet. Nach erkanntem Impulsfolgefehler wird der Ausgang mit dem nächsten erkannten Impuls wieder eingeschaltet. Anwendungshinweis : Mit dieser Funktion lässt sich die Folge von Impulsen auf ihren zeitlichen Abstand überwachen. Es können Bewegungsabläufe auf eine Mindestgeschwindigkeit überwacht werden.
	W = Einschaltwischend : Mit Ansteuerung S EIN schaltet der Ausgang R für die Zeit t ein.
	X1 = Wiedereinschaltsperre : Mit Ansteuerung S (= Betriebsspannung) EIN schaltet der Ausgang R sofort ein. Mit S AUS schaltet R sofort aus. Mit S wieder ein vor Zeitablauf schaltet R erst nach der Zeit t wieder ein.
	Y = Stern - Dreieck Umschaltung : Mit Ansteuerung S EIN schaltet der Ausgang R Stern für die Zeit t ein. Nach der Umschaltpause t Stern - Dreieck (Schützumschaltzeit) schaltet der Ausgang R Dreieck ein. Die Ansteuerung erfolgt über A1 - A2. Wichtige Anmerkung : Die Ausgänge R Stern und R Dreieck sind intern kontaktseitig gegeneinander verriegelt.

Steckbare Zeitrelais MULTICOMAT:

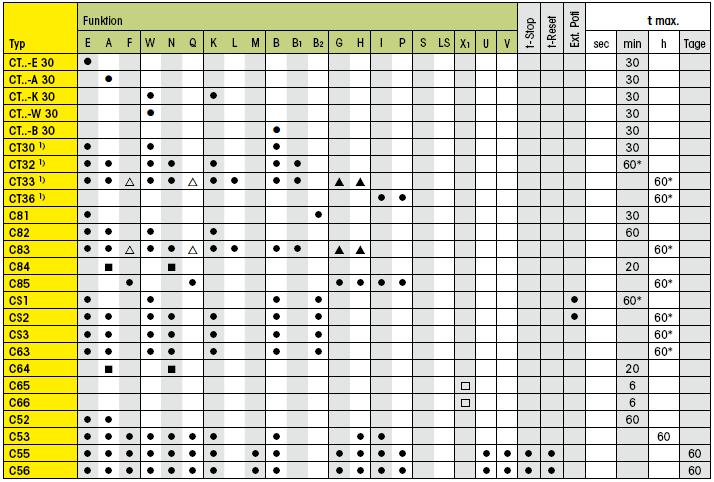

Steckbare Zeitrelais und Zeitmodule:

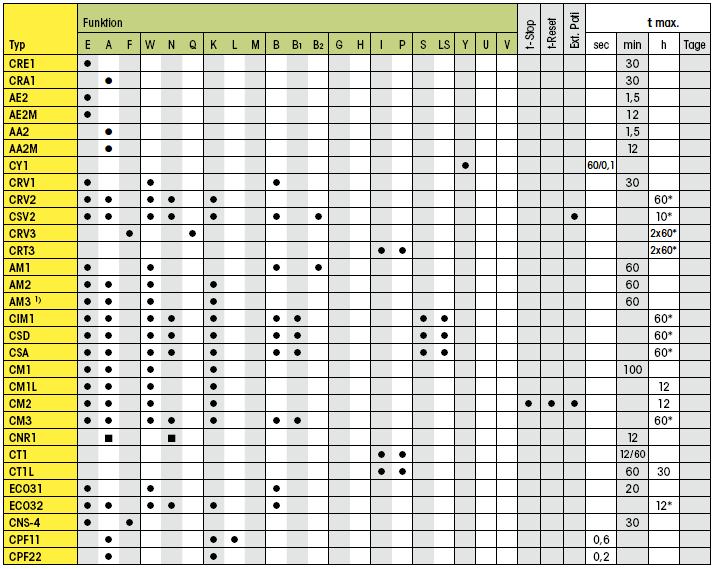

DIN Zeitrelais:

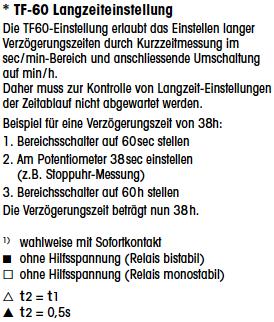

Erläuterungen:
